Cầu diode là gì? Các cách đo và ứng dụng diode

Trong bài viết sau đây, chúng tôi sẽ cho bạn biết cầu diode là gì, nó hoạt động như thế nào và nó dùng để làm gì. Hãy cùng theo dõi để nắm được những kiến thức bổ ích bạn nhé

Khái niệm cầu diode là gì?

Cầu diode (còn gọi là bộ chỉnh lưu toàn sóng) là một thiết bị hết sức quan trọng, cần thiết.  Nhiều diode có thể phối hợp với nhau để tạo thành bộ chỉnh lưu toàn sóng có tác dụng dùng để chuyển đổi điện áp xoay chiều AC tạo thành điện áp một chiều DC.

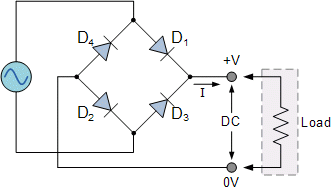

Sơ đồ nguyên lý của cầu diode được trình bày như hình sau:

Bốn điốt có ký hiệu từ D1 đến D4 được sắp xếp thành cặp nối tiếp với chỉ hai điốt dẫn dòng điện trong mỗi nửa chu kỳ.

Nửa chu kỳ dương

Nửa chu kỳ dương của nguồn cung cấp, điốt D1 và điốt D2 có nhiệm vụ ​​dẫn nối tiếp.  Điốt D3 và D4 được phân cực ngược.

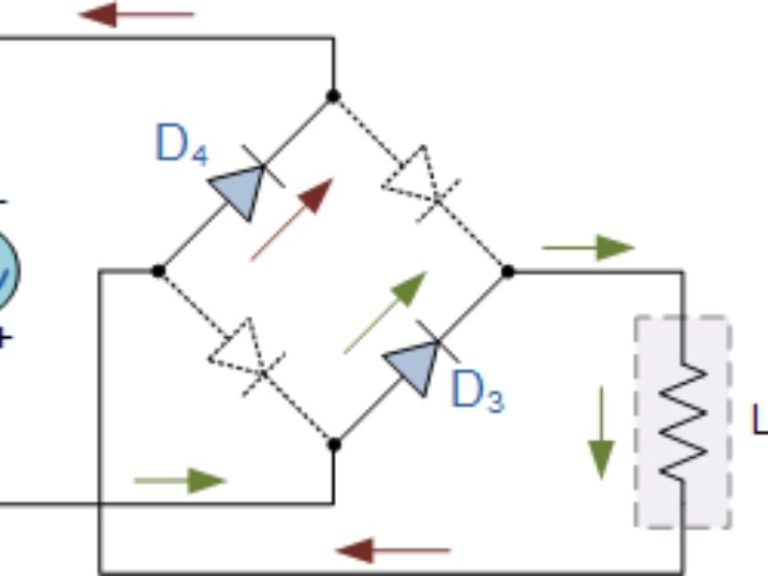

Nửa chu kỳ âm

Trong nửa chu kỳ âm, điốt D3 và D4 có nhiệm vụ dẫn nối tiếp. Còn điốt D1 và D2 ​​chuyển sang nghĩ, vì nó được phân cực ngược. Dòng điện chạy qua tải có chiều như ban đầu.

Bởi lý do dòng điện chạy qua tải là một chiều. Vì vậy điện áp rơi trên tải cũng một chiều. Điện áp một chiều trung bình trên tải có công suất tối đa là 0,637V .

Tụ điện lọc nhiễu

• Như chúng ta đã biết bộ chỉnh lưu nửa sóng một pha tạo ra một sóng đầu ra sau nửa chu kỳ. Do đó việc sử dụng loại mạch này để tạo ra nguồn DC ổn định là không có cơ sở.

• Bạn có thể chỉnh lưu bằng cách sử dụng các tụ điện lọc nhiễu để lọc dạng sóng cải thiện đầu ra DC trung bình của bộ chỉnh lưu đồng thời giảm sự biến thiên AC của đầu ra.

• Tụ điện mắc song song tải đầu ra sẽ có nhiệm vụ làm phẳng dạng sóng đầu ra DC, giúp tín hiệu ít bị nhiễu và chính xác.

Bộ chỉnh lưu với Tụ lọc nhiễu

Tụ điện lọc nhiễu được biến đổi đầu ra sóng sin của bộ chỉnh lưu tạo thành điện áp đầu ra 1 chiều DC.

Nếu bây giờ bạn chạy mô phỏng với các giá trị khác nhau của tụ điện lọc nhiễu được cài đặt. Bạn có thể thấy ảnh hưởng của nó đối với dạng sóng đầu ra được chỉnh lưu như trên hình vẽ bạn nhé.

Cầu diode có ứng dụng gì trong thực tế?

• Ứng dụng trong nguồn xung: Nguồn Ti vi,  máy giặt, tủ lạnh, laptop,…Bạn ứng dụng nó trong lắp đặt, sửa máy giặt, sửa ti vi

• Ứng dụng trong các bộ chỉnh lưu điện, bộ nắn điện

• Ứng dụng trong sạc điện thoại, sạc xe đạp điện,…

• Ứng dụng trong các thiết bị âm thanh, đầu thu kỹ thuật số

Tóm lại cầu đi-ốt (Diode bridge) còn  rất nhiều ứng dụng trong thực tế nữa bạn nhé.

Các cách đo cầu Diode

Đo cầu diode có nhiều phương pháp, chúng tôi sẽ giới thiệu cho bạn một số phương pháp như sau:

Cách đo cầu diode bằng đồng hồ vạn năng điện tử

Kiểm tra cầu diode còn sống hay chết rất đơn giản, chỉ với một chiếc đồng hồ vạn năng là bạn có thể thực hiện ngay.

• Bước 1: Ngắt nguồn điện cung cấp cho cầu diode..

• Bước 2: Tháo  cầu diode khỏi mạch và vặn đồng hồ vạn năng về thang diode để kiểm tra bạn nhé.

• Bước 3: Đầu dò kết nối với chân COM, que màu đỏ bạn kết nối với V/Ω

• Bước 4: Bạn hãy đọc kết quả.

Nếu có kết quả  từ 0,5V – 0,8V đối với các điốt silic và kết quả 0,2V- 0,3V với diode germanium có nghĩa là diot vẫn còn tốt.

Nếu bạn thực hiện đảo ngược que đo đồng hồ mà vẫn cho kết quả hiển thị OL > diode còn tốt.

Kết quả đồng hồ vạn năng hiển thị OL theo cả 2 hướng (thuận, ngược), kết luận là cầu diode đã chết và bạn hãy thay thế.

Cách đo cầu diode bằng chế độ Ôm kế

Đây cũng là phương pháp dễ thực hiện kiểm tra  cầu diode bạn nhé

• Xác định cực dương và cực âm của cầu diode

• Xoay núm xoay trung tâm đến thang đo Ohm để chọn chế độ điện trở. Chọn thang đo điện trở thấp  để đo thuận và chọn thang đo điện trở cao để đo nghịch.

• Nối que đo màu đỏ với cực dương và màu đen với cực âm. Nếu đồng hồ hiển thị một giá trị vài chục đến vài trăm ohm, thì chứng tỏ diode tốt.

• Bạn đảo ngược đầu đo lại, nếu trên đồng hồ hiển thị giá trị điện trở rất cao hoặc có thể OL thì diode hoạt động tốt.

Trên đây chúng tôi đã hướng dẫn bạn tìm hiểu những kiến thức về cầu diode.

Chúng tôi hy vọng rằng  bạn đã  hiểu tại sao cần một cầu diode và tác dụng của nó trong một mạch điện. Hãy cùng chúng tôi theo dõi các bài viết cùng chuyên mục bạn nhé.
